Hanwha (Swiss-tipa) darbgaldu apskats

Hanwha (Swiss-tipa) darbgaldu apskats

Hanwha ir Dienvidkorejas metālapstrādes iekārtu ražotājs ar spēcīgu Swiss-CNC garenvirziena virpošanas automātu līniju, kas paredzēta sērijveida mazu un precīzu detaļu ražošanai. Šie darbgaldi tiek izmantoti aviācijas, automobiļu, medicīnas un citās nozarēs, kur svarīga ir precizitāte, atkārtojamība un augsta produktivitāte.

Galvenās Hanwha darbgaldu priekšrocības:

• Augsta precizitāte ilgu ciklu laikā;

• Plašas instrumentu iestatīšanas iespējas;

• Dažādas asu un instrumentu mezglu konfigurācijas;

• Atbalsts populārām vadības sistēmām (Fanuc / Siemens).

Galvenās sērijas un modeļi (Swiss-tips)

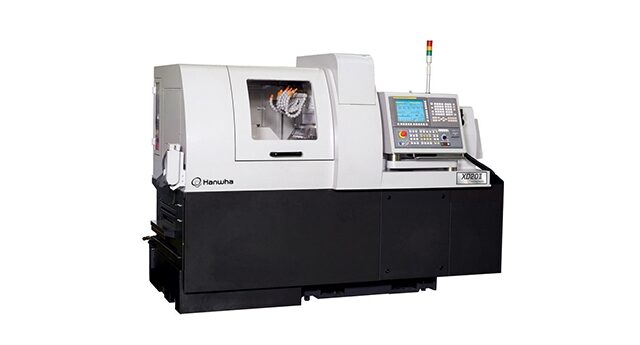

XD20II / XD26II — bāzes mūsdienu Swiss-automāts

Šī sērija ir klasiska izvēle lielākajai daļai pārdošanas un ekspluatācijas uzdevumu:

• Apstrādes diametrs: Ø20 mm (XD20II) un Ø26 mm (XD26II).

• Vadības sistēma: Fanuc 32i-B / Siemens 828D.

• Galvenā vārpsta: līdz 10 000 apgr./min (Ø20), 8 000 apgr./min (Ø26).

• Augsta iestatīšanas elastība ar lielu instrumentu skaitu un iespēju aprīkot ar B un Y2 asu turētājiem.

• Labs līdzsvars starp produktivitāti, izmaksām un apkopi.

• Rigīda konstrukcija, siltuma deformāciju minimizēšana, plašas instrumentu opcijas.

Pielietojums: universāla darbgaldu grupa vidēja apjoma partijām, labi piemērota tipveida detaļām ar augstu precizitāti. Šis modelis bieži tiek uzskatīts par optimālu cenas un kvalitātes ziņā.

XD20/26II-V — paplašināta versija ar palielinātām iespējām

Sērija ar uzlabotām instrumentu opcijām, ieskaitot:

• Paplašinātas B asis;

• Papildu turētāji un moduļu instrumenti;

• Iespēja minimizēt deformācijas sarežģītas apstrādes laikā.

  Plusi: augstāka elastība un iespējas sarežģītām operācijām nekā bāzes II sērijai.

  Mīnusi: augstākas izmaksas un apkopes sarežģītība.

XD20/26III — atjaunotā paaudze

Šī ir modernāka Ø20/26 sērijas paaudze ar uzlabotu aprīkojumu:

• Paplašināts asu gājiens (Z1 līdz 240 mm u.c.).

• Optimizācija garām un īsām detaļām.

• Lielāks standarta instrumentu komplekts un apstrādes iespējas.

  Plusi: labākais dinamikas un aprīkojuma līdzsvars starp visiem sērijas modeļiem.

  Mīnusi: dārgāks par II sēriju.

Citas sērijas (īsumā)

• XD20V / XD20V Sliding Head — versija ar palielinātu instrumentu skaitu un citu asu ģeometriju, kas palielina bāzes konfigurāciju elastību.

• XE20/26 — vienkāršāks/ekonomiskāks modelis ar bāzes mezgliem un instrumentiem (mazāks instrumentu skaits).

• Mazie modeļi (piemēram, XD07...XD16) — maziem diametriem un viegliem uzdevumiem.

Modeļu salīdzinājums pēc galvenajiem parametriem

Secinājums

Ja jums ir nepieciešams efektīvs Swiss tipa darbgalds sērijveida ražošanai ar labu aprīkojumu un kontrolējamām īpašumtiesību izmaksām, Hanwha XD20/26II ir labākais sākuma modelis līnijā.
